Piastra Dinamica TERRATEST 9000 LWD
Light Weight Deflectometer professionale per il controllo della compattazione e della capacità portante, UNI 11531-1 (ANAS)
La Piastra Dinamica TERRATEST 9000 LWD è un avanzato Light Weight Deflectometer (LWD) progettato per la misurazione rapida, affidabile e precisa della compattazione e della capacità portante del terreno direttamente in cantiere.
Sviluppata e prodotta in Germania, questa moderna Piastra Dinamica combina un geofono ad alta precisione con una cella di carico integrata, consentendo di ottenere risultati accurati per il controllo qualità nei lavori di movimento terra, costruzione stradale, infrastrutture ferroviarie, posa di condotte, aeroporti, porti e grandi progetti infrastrutturali.
La Piastra Dinamica TERRATEST 9000 LWD permette a imprese di costruzione, ingegneri geotecnici, laboratori di prova, consulenti tecnici ed enti pubblici di verificare la qualità della compattazione direttamente sul posto in pochi minuti.
A differenza delle tradizionali prove statiche su piastra, il Light Weight Deflectometer non richiede veicoli di contrasto, autocarri o rulli pesanti. Un solo operatore può eseguire rapidamente una prova completa, riducendo notevolmente tempi e costi di controllo.
La TERRATEST 9000 LWD è conforme alle principali normative internazionali:
- ASTM E2583
- ASTM E2835-11
- BS EN 1924-2
- UNI 11531-1 (ANAS)
Per questo motivo la Piastra Dinamica TERRATEST 9000 LWD è utilizzata in tutto il mondo per il controllo della compattazione e l’assicurazione della qualità.
Controllo rapido e affidabile della compattazione
moderni cantieri richiedono verifiche rapide e precise delle prestazioni del sottofondo e della qualità della compattazione.
La Piastra Dinamica TERRATEST 9000 LWD fornisce immediatamente:
- Modulo dinamico Evd
- Cedimento superficiale
- Capacità portante del terreno
- Rigidezza degli strati compattati
I risultati sono disponibili direttamente in cantiere senza dover attendere prove di laboratorio.
Il sistema è ideale per la verifica di:
- Materiali granulari non legati
- Strati di pietrisco e misto granulare
- Fondazioni stradali
- Sottofondi in sabbia e ghiaia
- Massicciate ferroviarie
- Rinterri di trincee e scavi
- Rilevati e terrapieni
- Progetti di stabilizzazione del terreno
- Materiali parzialmente legati
Individuando tempestivamente zone insufficientemente compattate, è possibile evitare costosi interventi correttivi e ritardi nei lavori.
Tecnologia avanzata per risultati precisi
La Piastra Dinamica TERRATEST 9000 LWD utilizza un geofono altamente sensibile e una cella di carico integrata per misurare con precisione la risposta del terreno a un carico dinamico controllato.
Questa tecnologia garantisce:
- Elevata precisione di misura
- Eccellente ripetibilità
- Risultati affidabili
- Misurazioni immediate
- Facilità d’uso
- Controllo qualità professionale
Principali vantaggi
- Sistema di misura con geofono ad alta precisione
- Cella di carico integrata
- Prove rapide con Piastra Dinamica
- Risultati immediati
- Utilizzo da parte di un solo operatore
- Struttura robusta per utilizzo intensivo
- Ideale per collaudi e controlli qualità
Anche operatori con esperienza limitata possono utilizzare il Light Weight Deflectometer in modo semplice ed efficace mantenendo la massima accuratezza.
Piastra Dinamica riconosciuta a livello internazionale
TERRATEST-LWD è riconosciuta a livello mondiale come uno dei principali produttori di Light Weight Deflectometer e sistemi per prove di carico dinamiche.
Imprese di costruzione, università, laboratori geotecnici, enti stradali e amministrazioni pubbliche utilizzano quotidianamente la Piastra Dinamica TERRATEST 9000 LWD per il controllo della compattazione.
Ogni strumento viene prodotto secondo rigorosi standard qualitativi e può essere calibrato presso centri accreditati per garantire affidabilità e conformità alle normative nazionali e internazionali.
Perché scegliere la Piastra Dinamica TERRATEST 9000 LWD?
I professionisti scelgono TERRATEST per:
- Tecnologia tedesca
- Elevata precisione di misura
- Conformità alle norme internazionali
- Lunga durata operativa
- Assistenza tecnica internazionale
- Tempi di consegna rapidi
- Eccellente rapporto qualità-prezzo
- Taratura professionale
- Supporto tecnico specializzato
Sistema completo Light Weight Deflectometer
La TERRATEST 9000 LWD non è soltanto una Piastra Dinamica, ma un sistema completo configurabile per numerose applicazioni.
Accessori disponibili:
- Geofoni aggiuntivi
- Piastre di carico di diversi diametri
- Pesi supplementari
- Valigie di trasporto
- Carrelli professionali
- Servizi di taratura
- Kit di manutenzione
- Configurazioni personalizzate
Questa flessibilità consente di adattare il Light Weight Deflectometer a differenti terreni, spessori di strato e requisiti normativi.
Perché scegliere la Piastra Dinamica TERRATEST 9000 LWD?
Quando si acquista una Piastra Dinamica o un Light Weight Deflectometer, affidabilità, precisione e assistenza a lungo termine sono fattori fondamentali.
Acquistando direttamente dal produttore tedesco TERRATEST, si ottengono importanti vantaggi, tra cui prezzi competitivi, assistenza tecnica specializzata, consegne rapide e la garanzia di ricevere un prodotto originale.
La Piastra Dinamica TERRATEST 9000 LWD offre:
- Prove di carico dinamiche in meno di due minuti
- Utilizzo da parte di un solo operatore senza veicoli di contrasto
- Conformità agli standard ASTM, BS EN e UNI
- Misurazioni precise grazie alla combinazione di geofono e cella di carico
- Ideale per il controllo della compattazione e della capacità portante
- Perfetta per costruzioni stradali, ferroviarie, lavori di movimento terra e sottoservizi
- Servizi di taratura e assistenza tecnica a livello internazionale
- Qualità e affidabilità Made in Germany
Per i professionisti che cercano una Piastra Dinamica affidabile e un Light Weight Deflectometer riconosciuto a livello internazionale, la TERRATEST 9000 LWD offre prestazioni, precisione e durata ai massimi livelli per i moderni progetti geotecnici e infrastrutturali.

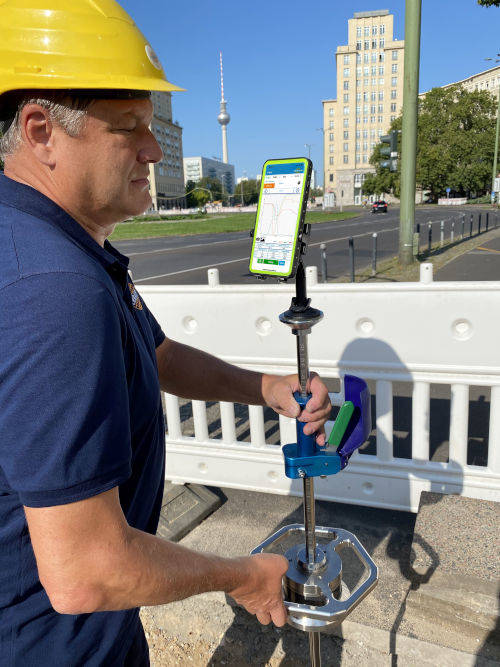

Piastra Dinamica TERRATEST 9000 LWD con App intuitiva per Smartphone
L’intero processo di misura della Piastra Dinamica TERRATEST 9000 LWD viene gestito tramite l’intuitiva App TERRATEST-LWD per Android.
Non sono necessarie ulteriori unità elettroniche: tutti i dati di misura vengono memorizzati automaticamente sullo smartphone e possono essere inviati direttamente dal cantiere via e-mail, cloud o altre piattaforme digitali.
Un pratico supporto per smartphone installato sulla parte superiore dello strumento garantisce il massimo comfort durante le misurazioni.
Poiché l’App TERRATEST-LWD gestisce completamente l’archiviazione e la documentazione dei dati, non è necessario alcun software PC aggiuntivo. L’App è inclusa nella fornitura standard.
Per chi preferisce lavorare da computer, è disponibile come opzione il software TERRATEST-LWD per PC, ideale per l’elaborazione dei dati e la creazione di report professionali.

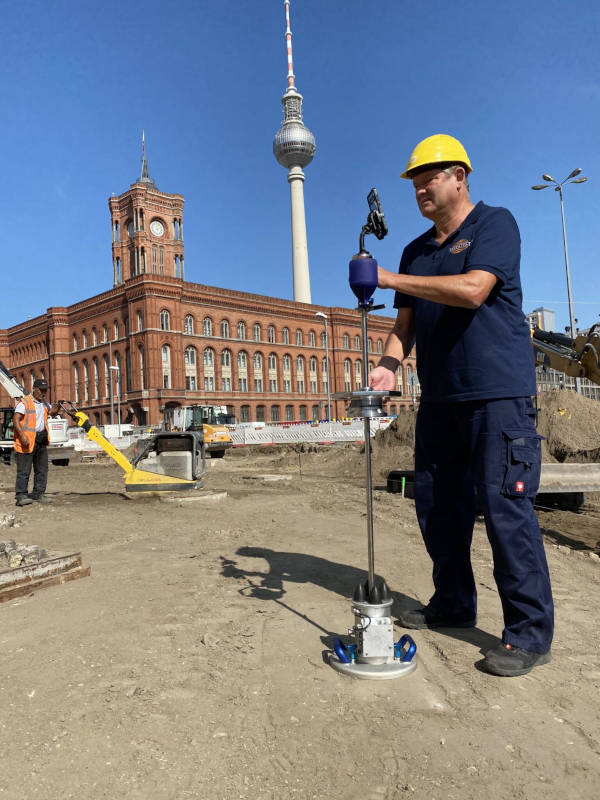

Misurazione del modulo Evd e della capacità portante direttamente in cantiere
Lo scopo principale di una Piastra Dinamica e di un Light Weight Deflectometer è la valutazione delle proprietà meccaniche dei terreni compattati e dei materiali granulari.
Il modulo dinamico Evd misurato fornisce informazioni fondamentali sul comportamento portante del terreno e consente di verificare immediatamente se il grado di compattazione richiesto è stato raggiunto.
Per questo motivo la Piastra Dinamica TERRATEST 9000 LWD è uno strumento indispensabile per:
- Controllo della compattazione del terreno
- Assicurazione della qualità in cantiere
- Collaudo delle opere completate
- Verifica delle specifiche di progetto
- Individuazione di punti deboli prima della pavimentazione o della costruzione
L’identificazione precoce delle aree insufficientemente compattate consente di evitare costose riparazioni e ritardi nei lavori.
Applicazioni della Piastra Dinamica e del Light Weight Deflectometer
Grazie alla sua versatilità, la Piastra Dinamica TERRATEST 9000 LWD è adatta a una vasta gamma di progetti infrastrutturali e geotecnici.
- Movimento terra e ingegneria civile
Verifica della qualità della compattazione di rilevati, riempimenti e strati di fondazione prima dell’avvio delle fasi successive del progetto. - Costruzione stradale
Controllo della capacità portante di sottofondi, fondazioni stradali e strati granulari in conformità alle normative nazionali e internazionali. - Costruzione di condotte e sottoservizi
Verifica della qualità del rinterro di acquedotti, gasdotti, reti fognarie, teleriscaldamento e infrastrutture di servizio. - Fibra ottica e telecomunicazioni
Controllo della compattazione dopo gli scavi per la posa di cavi in fibra ottica e reti di telecomunicazione. - Costruzione di canali e fognature
Verifica della stabilità del terreno e della qualità della compattazione attorno a strutture interrate. - Costruzione ferroviaria
Controllo della capacità portante di massicciate, piattaforme ferroviarie e sottofondi. - Architettura del paesaggio e impianti sportivi
Valutazione della compattazione in parchi, campi da golf, impianti sportivi e aree verdi. - Aeroporti e aree industriali
Verifica della capacità portante di pavimentazioni soggette a carichi elevati e aree logistiche.
Doppia forza d'impatto opzionale per materiali altamente compattati
Per applicazioni che richiedono una maggiore energia d’impatto, la Piastra Dinamica TERRATEST 9000 LWD può essere equipaggiata con due pesi supplementari opzionali da 5 kg.
Questa configurazione genera circa il doppio della forza d’impatto e consente prove ancora più efficaci su:
- Strati granulari altamente compattati
- Pavimentazioni industriali
- Strutture stradali ad alto carico
- Fondazioni ferroviarie
- Infrastrutture aeroportuali
Il design modulare permette di adattare il Light Weight Deflectometer a diverse esigenze progettuali mantenendo la conformità alle normative vigenti.
Utilizzo semplice per ogni operatore
Uno dei principali vantaggi della Piastra Dinamica è la sua semplicità di utilizzo.
Il design compatto ed ergonomico consente anche agli operatori meno esperti di eseguire prove professionali di compattazione con una formazione minima.
Principali vantaggi
- Utilizzo da parte di una sola persona
- Risultati immediati
- Nessuna analisi di laboratorio necessaria
- Nessun veicolo di contrasto richiesto
- Design leggero e portatile
- Processo di prova rapido
- Costi operativi ridotti
- Elevata precisione di misura
Grazie a queste caratteristiche, il Light Weight Deflectometer TERRATEST 9000 LWD è diventato uno strumento standard per imprese di costruzione, consulenti geotecnici, laboratori di prova, enti pubblici e amministrazioni in tutto il mondo.
Perché i professionisti scelgono la Piastra Dinamica TERRATEST 9000 LWD?
I moderni cantieri richiedono controlli qualità rapidi, precisi ed economici.
La Piastra Dinamica TERRATEST 9000 LWD è oggi una delle soluzioni più apprezzate perché combina mobilità, precisione ed efficienza in un unico strumento.
Vantaggi principali
- Verifica immediata della compattazione
- Minore dipendenza da laboratori esterni
- Accelerazione dei tempi di costruzione
- Migliore qualità dell’opera
- Riduzione dei costi di controllo
- Conformità agli standard internazionali
- Documentazione affidabile per il controllo qualità
Con migliaia di applicazioni in tutto il mondo, la Piastra Dinamica TERRATEST 9000 LWD rappresenta una soluzione precisa, affidabile e professionale per il controllo della compattazione, la verifica della capacità portante e l’assicurazione della qualità geotecnica nei progetti infrastrutturali moderni.
LWD Correlation Day 2019
Confronto internazionale tra Piastra Dinamica e Light Weight Deflectometer
Edimburgo, Scozia
La Piastra Dinamica, conosciuta a livello internazionale come Light Weight Deflectometer (LWD), svolge un ruolo sempre più importante nel controllo della compattazione delle fondazioni e dei sottofondi nelle costruzioni stradali in tutto il mondo.
Per questo motivo è fondamentale che gli utenti possano avere la massima fiducia nell’accuratezza e nella ripetibilità dei risultati ottenuti con questi strumenti.
Durante il prestigioso LWD Correlation Day 2019, l’obiettivo principale era verificare se differenti modelli di Piastra Dinamica e Light Weight Deflectometer, prodotti da costruttori diversi o appartenenti allo stesso produttore, fossero in grado di fornire risultati praticamente identici pur disponendo ciascuno di una propria taratura valida e certificata.
Confronto tra diversi Light Weight Deflectometer
Per approfondire questa tematica, sono stati confrontati i seguenti strumenti:
- Dynatest LWD 3031
- Prima 100
- TERRATEST 9000 LWD
Tutti questi modelli di Piastra Dinamica e Light Weight Deflectometer sono progettati in conformità alle principali normative internazionali:
- ASTM E2583 (USA)
- BS EN 1924-2 (Regno Unito)
- UNI 11531-1 (Italia)
Lo scopo del confronto era verificare il livello di correlazione tra i risultati ottenuti dai diversi strumenti nelle medesime condizioni operative.
Oltre 40 Piastre Dinamiche testate
Nel corso dell’evento sono state eseguite diverse campagne di prova utilizzando circa 40 strumenti appartenenti ai marchi partecipanti. L’evento si è svolto l’11 giugno 2019 presso la sede di Sports Labs a Livingston, nei pressi di Edimburgo in Scozia. L’organizzazione è stata curata da Michael Gordon, Direttore Tecnico di WSP Scotland e riconosciuto esperto internazionale nel settore della progettazione, manutenzione e investigazione delle pavimentazioni stradali.
L’iniziativa è stata supportata da importanti organizzazioni internazionali:
- Highways England
- Sports Labs
- Transport Scotland
- AECOM
Perché questo confronto è importante?
Per imprese di costruzione, laboratori geotecnici, enti pubblici e società di ingegneria, la comparabilità dei risultati ottenuti con una Piastra Dinamica è essenziale per garantire procedure di controllo qualità affidabili.
Il LWD Correlation Day 2019 ha rappresentato uno dei più importanti confronti internazionali mai realizzati nel settore dei Light Weight Deflectometer, contribuendo ad aumentare la fiducia degli utenti nelle misurazioni di compattazione e capacità portante eseguite direttamente in cantiere.
Ancora oggi la Piastra Dinamica TERRATEST 9000 LWD è considerata una delle soluzioni più affidabili per il controllo della compattazione, la verifica della capacità portante del terreno e la determinazione del modulo dinamico Evd nelle costruzioni stradali, ferroviarie, aeroportuali e nei lavori di movimento terra.
Due aree di prova per il confronto tra Piastra Dinamica e Light Weight Deflectometer
Per il LWD Correlation Day 2019, Sports Labs ha realizzato due differenti aree di prova:
- un’area interna in condizioni di laboratorio controllate;
- un’area esterna che simulava le reali condizioni di un cantiere.
L’area di prova esterna è stata protetta da una struttura coperta per eliminare eventuali influenze causate da pioggia e vento e garantire condizioni di test costanti durante l’intera giornata.

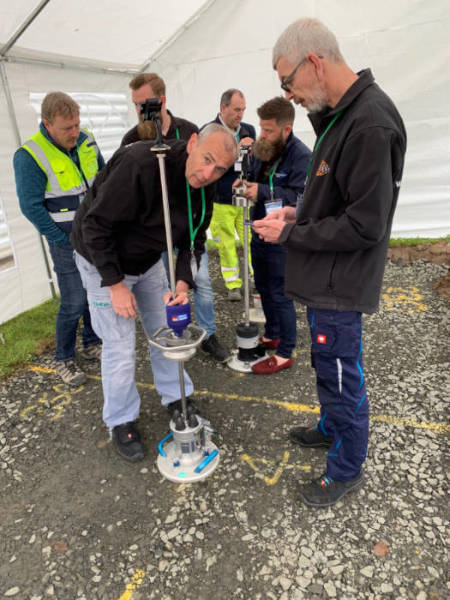

Prove sul campo in condizioni reali di cantiere
Nel sito di prova esterno sono stati realizzati due differenti strati di ghiaia con spessori rispettivamente di:
- 350 mm
- 230 mm
L’obiettivo era confrontare i risultati ottenuti da diversi modelli di Piastra Dinamica e Light Weight Deflectometer con quelli ottenuti da due Falling Weight Deflectometer installati su carrello.
Ogni strumento partecipante:
- Dynatest LWD 3031
- Prima 100
- TERRATEST 9000 LWD
ha eseguito otto misurazioni complete nelle medesime posizioni di prova.
Per ogni punto di misura sono stati applicati differenti livelli di carico:
- 100 kPa
- 60 kPa
- 40 kPa
Per garantire la massima comparabilità dei risultati, tutte le prove con Piastra Dinamica e Light Weight Deflectometer sono state eseguite esattamente negli stessi punti precedentemente testati dai Falling Weight Deflectometer.
Questo approccio ha consentito un confronto diretto tra le diverse tecnologie di misura della capacità portante e della compattazione.

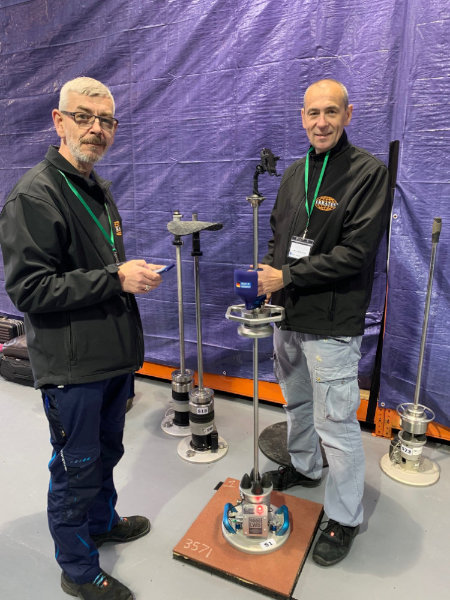

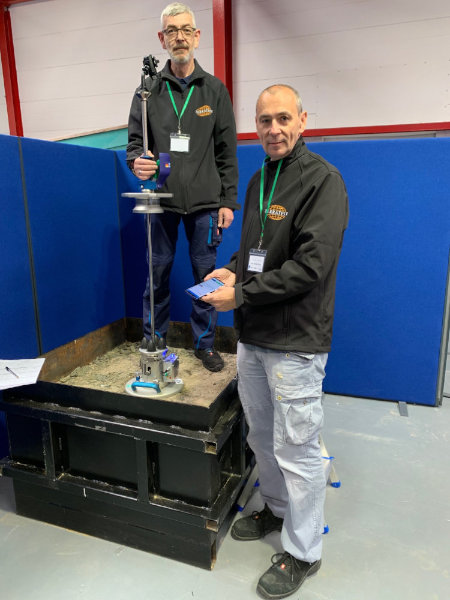

Due diverse superfici di prova in laboratorio
L’area di prova interna è stata realizzata utilizzando due differenti pannelli in gomma di dimensioni 80 × 80 × 10 cm provenienti dalla pista in tartan dei Giochi Olimpici di Londra 2012.
È stato inoltre utilizzato un blocco cubico di 100 × 100 × 100 cm riempito con ghiaia altamente compattata.
Su queste superfici sono state effettuate numerose serie di prove con differenti livelli di rigidezza e differenti moduli di deformazione.
Anche in questo caso sono stati utilizzati i livelli di carico:
- 100 kPa
- 60 kPa
- 40 kPa
Per ciascuna posizione sono state eseguite tre misurazioni indipendenti con ogni Piastra Dinamica e ogni Light Weight Deflectometer partecipante al confronto.
Analisi dei risultati
Al termine dell’evento, tutti i partecipanti hanno trasmesso i propri risultati di prova in formato CSV all’organizzatore Michael Gordon.
L’analisi aveva lo scopo di verificare se differenti modelli di Light Weight Deflectometer e Piastra Dinamica fossero in grado di fornire risultati praticamente identici nelle stesse condizioni operative, pur essendo stati calibrati individualmente.
Particolare attenzione è stata dedicata al confronto tra:
- Dynatest LWD 3031
- Prima 100
- TERRATEST 9000 LWD
e alla valutazione della ripetibilità e della correlazione dei risultati ottenuti.
Un evento internazionale organizzato secondo i più elevati standard
L’intera configurazione delle prove e l’organizzazione dell’evento sono state realizzate con elevatissimi standard professionali.
Più di 40 strumenti provenienti da:
- Inghilterra
- Scozia
- Galles
- Francia
- Belgio
- Germania
sono stati riuniti presso la sede di Sports Labs per confrontare direttamente le prestazioni delle diverse tecnologie di misura. Il confronto ha dimostrato l’importanza della Piastra Dinamica TERRATEST 9000 LWD come strumento affidabile per il controllo della compattazione e della capacità portante del terreno direttamente in cantiere. Ancora oggi il Light Weight Deflectometer TERRATEST 9000 LWD è considerato una delle soluzioni più affidabili, sicure ed economiche per il controllo qualità nei lavori di movimento terra, costruzione stradale, infrastrutture ferroviarie, posa di condotte e grandi opere infrastrutturali in tutto il mondo.
