Come funziona il sistema TERRATEST 9000 LWD?
Principio di misura del TERRATEST 9000 LWD
Il TERRATEST 9000LWD è uno strumento portatile utilizzato per verificare direttamente in cantiere la qualità della compattazione, la capacità portante e la rigidezza di terreni e materiali granulari non legati. È oggi una delle soluzioni più diffuse per il controllo qualità nei lavori di movimento terra, costruzione stradale, infrastrutture ferroviarie, riempimento di trincee per sottoservizi, posa di condotte e progetti di sistemazione ambientale.
Il principio di funzionamento è semplice, rapido e altamente affidabile. Una massa calibrata viene lasciata cadere da un’altezza prestabilita su una piastra di carico appoggiata sulla superficie del terreno. L’impatto genera un impulso di carico dinamico di breve durata che simula le sollecitazioni prodotte dal traffico veicolare o dai macchinari da cantiere.
Durante ogni prova, il TERRATEST 9000 LWD misura con elevata precisione sia la forza d’impatto applicata sia la deformazione risultante del terreno. Ciò avviene mediante un sistema di cella di carico e geofono ad alta precisione che monitora il comportamento del materiale durante l’intero ciclo di carico.
L’elettronica integrata analizza immediatamente i dati acquisiti e calcola automaticamente importanti parametri geotecnici, tra cui:
- Modulo dinamico di deformazione (Evd)
- Cedimento superficiale
- Capacità portante
- Rigidezza del terreno
- Qualità della compattazione
- Caratteristiche di distribuzione del carico
Procedura di misura passo dopo passo

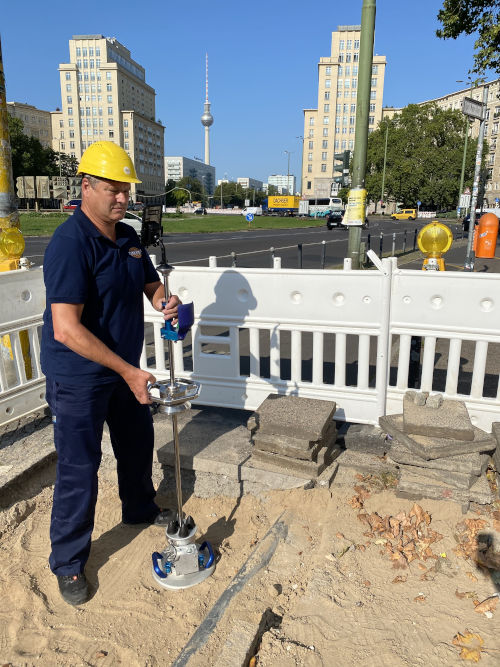

L’intero processo può essere eseguito facilmente da un solo operatore.
1. Posizionamento della piastra di carico
La piastra di carico viene appoggiata sulla superficie preparata da verificare. Per garantire un contatto ottimale, se necessario può essere utilizzato un sottile strato di sabbia fine per il livellamento.
2. Preparazione dello strumento
Si assemblano l’asta di guida, la massa di caduta e l’elettronica di misura. Il TERRATEST 9000 LWD esegue automaticamente il controllo dei componenti e risulta pronto all’uso in pochi secondi.
3. Esecuzione degli impatti
La massa viene rilasciata dall’altezza prevista generando una forza d’impatto controllata. Normalmente vengono effettuati tre colpi di assestamento seguiti da tre colpi di misura per ottenere risultati affidabili e ripetibili.
4. Misurazione della risposta del terreno
I sensori integrati registrano con elevatissima precisione la forza applicata e la deformazione superficiale generata. Questi dati costituiscono la base per il calcolo del valore Evd e degli altri parametri geotecnici.
5. Risultati immediati
Nel giro di pochi secondi il sistema visualizza automaticamente i risultati. I dati possono essere archiviati, stampati, trasferiti allo smartphone o inviati a piattaforme cloud per ulteriori analisi e documentazione.
Vantaggi della prova dinamica in cantiere
Rispetto alle tradizionali prove di carico statiche, questo metodo offre numerosi vantaggi:
- Risultati disponibili in meno di due minuti
- Nessun veicolo di contrasto necessario
- Nessun contrappeso o attrezzatura pesante richiesta
- Utilizzo semplice da parte di un solo operatore
- Controllo qualità immediato direttamente in cantiere
- Riduzione dei costi di prova
- Elevata ripetibilità delle misurazioni
- Archiviazione digitale dei dati
- Report automatici e documentazione professionale
- Ideale per il controllo continuo della qualità delle opere
Campi di applicazione
Il TERRATEST 9000 LWD viene utilizzato in numerosi settori dell’ingegneria civile e delle costruzioni:
- Costruzione stradale
- Autostrade e pavimentazioni
- Movimento terra e rilevati
- Costruzione ferroviaria
- Controllo della compattazione nelle trincee per sottoservizi
- Posa di condotte e pipeline
- Reti in fibra ottica e infrastrutture broadband
- Costruzione aeroportuale
- Impianti sportivi
- Paesaggistica e sistemazioni esterne
Perché scegliere il TERRATEST 9000 LWD?
Il TERRATEST 9000 LWD combina tecnologia di misura avanzata, elevata precisione e semplicità di utilizzo in uno strumento robusto progettato per il lavoro quotidiano in cantiere.
Il sistema misura simultaneamente forza e deformazione mediante una cella di carico di precisione e un geofono ad alta sensibilità, garantendo risultati affidabili e riconosciuti a livello internazionale.
Grazie alla connettività con smartphone, alla documentazione GPS, alle funzionalità cloud e alla conformità ai principali standard internazionali di prova, il TERRATEST 9000 LWD offre una soluzione moderna ed efficiente per la verifica della compattazione e della capacità portante.
L’intera procedura richiede normalmente meno di due minuti, consentendo a imprese, laboratori e tecnici di verificare immediatamente la qualità dell’opera direttamente sul posto, senza dover attendere servizi di prova esterni.
