Ensayo de placa de carga dinámica con TERRATEST 9000 LWD

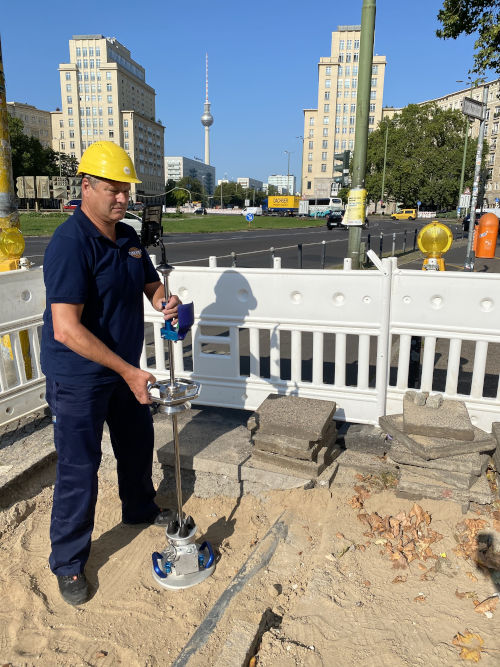

¿Cómo funciona un ensayo de placa de carga dinámica?
El ensayo de placa de carga dinámica es uno de los métodos más rápidos y eficaces para evaluar la compactación, la capacidad portante y la rigidez de suelos directamente en obra. Con el TERRATEST 9000 LWD, las empresas constructoras pueden realizar un ensayo de placa de carga dinámica en menos de dos minutos y obtener resultados inmediatos sin necesidad de vehículos de reacción ni equipos pesados.
Actualmente, el ensayo de placa de carga dinámica se utiliza ampliamente en movimientos de tierras, construcción de carreteras, obras ferroviarias, relleno de zanjas, instalación de tuberías, redes de fibra óptica y proyectos de urbanización. Gracias a su rapidez y facilidad de uso, se ha convertido en una herramienta fundamental para el control de calidad de la compactación.
Principio de medición del ensayo de placa de carga dinámica
El TERRATEST 9000 LWD realiza el ensayo de placa de carga dinámica mediante la aplicación de una carga de impacto controlada sobre la superficie del terreno. Una masa calibrada cae desde una altura definida sobre una placa de carga circular, generando una carga dinámica de corta duración que simula las solicitaciones producidas por el tráfico o la maquinaria de construcción.
Durante cada ensayo de placa de carga dinámica, el equipo mide simultáneamente la fuerza de impacto aplicada y la deformación resultante del terreno. Para ello incorpora una célula de carga de alta precisión y un geófono de gran sensibilidad que registran el comportamiento del material durante todo el ciclo de carga.
La electrónica integrada analiza automáticamente los datos obtenidos durante el ensayo de placa de carga dinámica y calcula importantes parámetros geotécnicos:
- Módulo dinámico de deformación (Evd)
- Deflexión superficial
- Capacidad portante
- Rigidez del suelo
- Calidad de compactación
- Distribución de cargas
Procedimiento del ensayo de placa de carga dinámica paso a paso
- Colocación de la placa de carga
Para realizar correctamente el ensayo de placa de carga dinámica, la placa se coloca sobre la superficie preparada. Cuando es necesario, puede utilizarse una fina capa de arena niveladora para asegurar un contacto óptimo con el terreno.
- Preparación del equipo
Se montan la guía de caída, la masa de impacto y el sistema de medición. El TERRATEST 9000 LWD verifica automáticamente todos los componentes y queda listo para iniciar el ensayo de placa de carga dinámica en pocos segundos.
- Aplicación de los impactos
La masa se libera desde la altura especificada, generando una fuerza de impacto controlada. Habitualmente se realizan tres golpes de asentamiento seguidos de tres golpes de medición para garantizar resultados fiables y repetibles.
- Medición de la respuesta del terreno
Los sensores registran con gran precisión la fuerza aplicada y la deformación producida durante el ensayo de placa de carga dinámica. Estos datos constituyen la base para el cálculo del valor Evd y otros parámetros relevantes para la evaluación de la capacidad portante.
- Resultados inmediatos
Una de las principales ventajas del ensayo de placa de carga dinámica es la rapidez. En cuestión de segundos, el equipo muestra automáticamente los resultados obtenidos. Los datos pueden almacenarse digitalmente, imprimirse, enviarse a un smartphone o transferirse a plataformas de documentación en la nube.
Ventajas del ensayo de placa de carga dinámica
Frente a los métodos tradicionales de control geotécnico, el ensayo de placa de carga dinámica ofrece numerosas ventajas:
- Resultados disponibles en menos de dos minutos
- No requiere vehículo de reacción
- No necesita contrapesos ni maquinaria pesada
- Manejo sencillo por una sola persona
- Control inmediato de la compactación directamente en obra
- Reducción de costes de ensayo
- Alta repetibilidad de las mediciones
- Almacenamiento digital de resultados
- Elaboración automática de informes
- Ideal para el aseguramiento continuo de la calidad
Aplicaciones del ensayo de placa de carga dinámica
El ensayo de placa de carga dinámica se utiliza en una amplia variedad de proyectos de ingeniería civil y construcción:
- Construcción de carreteras
- Autopistas y pavimentos
- Movimientos de tierras y terraplenes
- Construcción ferroviaria
- Zanjas para servicios públicos
- Instalación de tuberías
- Redes de fibra óptica y banda ancha
- Construcción de aeropuertos
- Campos deportivos
- Jardinería y paisajismo
¿Por qué elegir el TERRATEST 9000 LWD para el ensayo de placa de carga dinámica?
El TERRATEST 9000 LWD combina tecnología avanzada de sensores, elevada precisión de medición y una operación intuitiva en un equipo robusto diseñado para las condiciones más exigentes de obra.
El sistema mide simultáneamente la fuerza de impacto y la deformación mediante una célula de carga de precisión y un geófono de alta calidad, garantizando resultados fiables y reconocidos internacionalmente.
Gracias a la conectividad con smartphones, documentación GPS, generación automática de informes, transferencia de datos por Bluetooth® y cumplimiento de las principales normas internacionales, el TERRATEST 9000 LWD ofrece una solución rápida y eficiente para la ejecución de ensayos de placa de carga dinámica.
El procedimiento completo suele requerir menos de dos minutos, permitiendo verificar la calidad de compactación y la capacidad portante directamente en obra, sin retrasos ni dependencia de laboratorios externos.
