¿Cómo se puede determinar una correlación?
¿Cómo realizar una correlación entre el ensayo de placa estática y el TERRATEST 9000 LWD?
Para establecer una correlación específica para una obra entre el ensayo de carga con placa estática según DIN 18134 y el método dinámico de ensayo con el TERRATEST 9000 LWD, es necesario construir un tramo de prueba representativo.
En este tramo se realizan ensayos bajo condiciones reales de obra. El objetivo es determinar el espesor óptimo de las capas y el número necesario de pasadas de compactación con rodillo o compactador vibratorio. Para cada capa debe alcanzarse el grado de compactación especificado y/o la capacidad portante o rigidez requerida.
El campo de pruebas debe reproducir las condiciones reales de construcción de la forma más fiel posible. Además, debe realizarse para cada tipo de material que vaya a utilizarse en el proyecto. Se debe prestar especial atención al espesor de las capas, la altura de colocación, el contenido de humedad, la composición del material y el tipo de equipo de compactación utilizado.

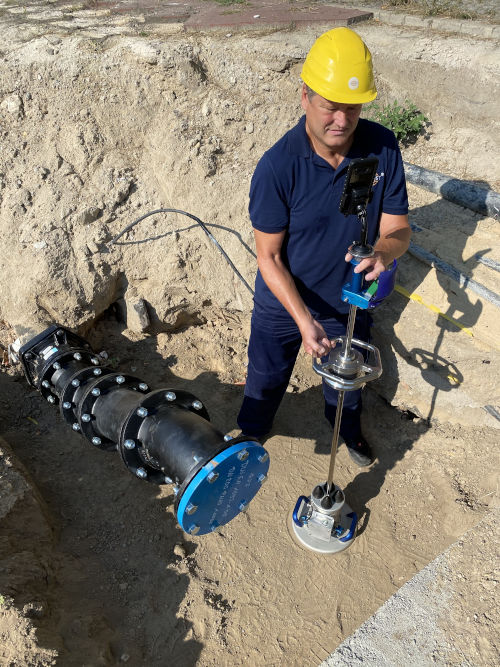

Ensayos con el TERRATEST 9000 LWD
Durante el control rutinario de calidad en obra, el TERRATEST 9000 LWD puede utilizarse como método rápido de ensayo, siempre que previamente se haya establecido una correlación válida para los materiales y capas correspondientes en un tramo de prueba.
La correlación se determina comparando los resultados obtenidos con el TERRATEST 9000 LWD con valores de referencia, como la densidad seca obtenida mediante el ensayo Proctor o el módulo de deformación determinado mediante el ensayo de placa estática.
Las correlaciones obtenidas solo pueden considerarse fiables cuando existe suficiente homogeneidad dentro de cada capa en términos de propiedades del material, espesor de capa, contenido de humedad y estructura de la capa.
Además, deben tenerse en cuenta las diferentes profundidades de medición de los distintos métodos de ensayo. Deben evitarse las mediciones realizadas sobre zonas de solape de las pasadas del rodillo, ya que pueden distorsionar significativamente la correlación.
Por lo general, se pueden obtener correlaciones fiables comparando al menos 10 puntos de ensayo diferentes dentro del tramo de prueba. Para cada punto debe utilizarse el valor medio de varias mediciones repetidas. Es recomendable incluir deliberadamente zonas con alta y baja capacidad portante para obtener una correlación representativa y estadísticamente significativa.
¿Cómo debe ser un tramo de prueba?
El tramo de prueba debe ser plano, suficientemente amplio y representativo de la estructura final que se va a ejecutar. Su anchura debe ser al menos tres veces superior al ancho del rodillo de compactación utilizado.
El material debe extenderse con espesores de capa uniformes. Alternativamente, pueden utilizarse diferentes espesores si el objetivo es determinar el espesor óptimo de colocación.
La compactación debe realizarse de manera uniforme, controlada y reproducible.
Para cada tipo de material y variante constructiva, se recomienda realizar mediciones de control después de varias pasadas de compactación, por ejemplo tras 4, 6 y 8 pasadas.
Documentación de los resultados
Todos los resultados de los ensayos deben documentarse de forma completa en un informe de pruebas.
Este informe sirve como evidencia para:
- Control de calidad de la obra
- Autocontrol del contratista
- Documentación técnica del proyecto
- Recepción y aceptación final de los trabajos
Correlación específica para cada proyecto
Diversas normas y especificaciones técnicas reconocen explícitamente el TERRATEST 9000 LWD como un método rápido de ensayo aprobado para el control de compactación y capacidad portante.
Sin embargo, los criterios de aceptación generalmente no se establecen mediante valores fijos. En su lugar, deben definirse específicamente para cada proyecto mediante una correlación con ensayos de referencia realizados en un tramo de prueba representativo.
Solo cuando existe una correlación validada entre los resultados del TERRATEST 9000 LWD y los valores de referencia obtenidos mediante métodos convencionales, es posible utilizar el sistema de forma fiable para el control continuo de calidad durante la ejecución de la obra.
Una correlación correctamente realizada permite sustituir gran parte de los ensayos lentos y costosos por mediciones rápidas directamente en obra, reduciendo tiempos, costes y retrasos en el proceso constructivo.
