TERRATEST 9000 LWD: Capacidades de ensayo versátiles

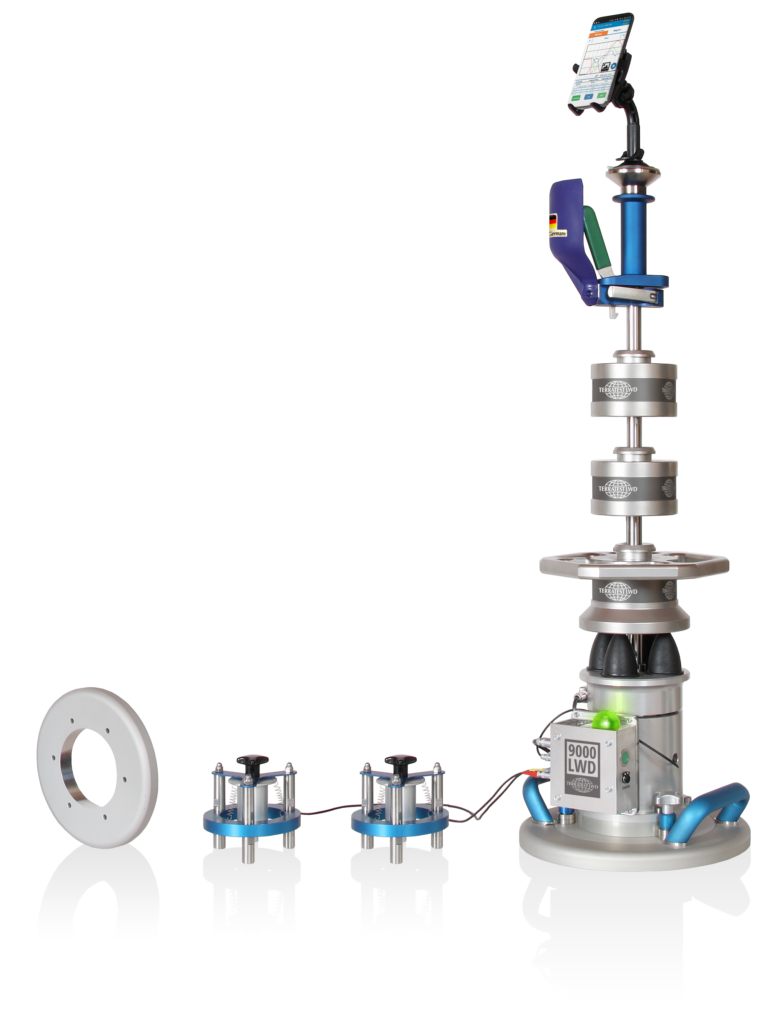

El TERRATEST 9000 LWD ofrece múltiples características, tales como:
- altura de caída ajustable
- cuatro diámetros diferentes de placa de carga
- dos geófonos adicionales
- dos pesos de caída adicionales de 5 kg
Estas características le permiten realizar una amplia variedad de procedimientos de ensayo directamente en su obra.
El LWD (Deflectómetro de Impacto Ligero) es adecuado para el ensayo de capas granulares no ligadas (subbases) y de la subrasante (subgrade).
Soporte de Smartphone para operación de la aplicación
Dispositivo ajustable que permite cambiar la altura de impacto
Carga dinámica adicional de 5kg/11 lbs
Carga dinámica adicional de 5kg/11 lbs
Carga dinámica de 10kg/22 lbs
Componente de amortiguación
Celda de carga de precisión para medir la historia
del tiempo y el pico de la fuerza de impacto
el procedimiento de prueba mediante Bluetooth®
Placa de carga "Duo Switch" para cambiar el diámetro de la placa de carga 300/150 mm o
11.8"/5.9". 100 mm/3.9" plato de carga incluido.
la curva temporal y el valor máximo mediante
un orificio en la placa de carga
pruebas a una distancia de 30/60 cm
de 200 mm/7.8"
Especificaciones:
-
Peso del dispositivo
26 kg/53.8 lbs -
Altura del dispositivo
1.400 mm/54.6“ -
Cargas dinámicas
10 kg/22 lbs, opcional 15 kg/33 lbs,
20 kg/44 lbs -
Rango de carga
0–15 kN (3370 lbf) carga máxima usando el peso opcional 20 kg/44 lbs -
Diámetro de la placa de carga
100 mm/3.9“, 150 mm/5.9“, 300 mm/11.8“,
opcional: 200 mm/7.9“ -
Rango de medición:
Rango de medición calibrado: 0,1 - 1,2 mm Rango de medición óptimo: 0,5 - 1,0 mm -
Correlación
Siempre debe determinarse la correlación entre el Deflectómetro de Impacto Liviano y el ensayo de carga estática con placa antes de utilizar el LWD con fines de control de calidad.
El dispositivo incluye:
-
El dispositivo incuye:
Geophónos centrales precision de alta precisión
rango 0.1 – 2.2 mm -
Célula de carga de precisón
para medir la historia del tiempo
y el pico de la fuerza de impacto -
Placa de carga con tres diámetros diferentes
(Ø 100 / 150 / 300 mm resp. 3.9″ / 5.9″ / 11.8″) -
Aplicación para Android
Aplicación para un fácil manejo
del deflectómetro ligero
Adicionalmente disponible:
-
Dos geófonos externos
rango 0.1 - 2.2 mm -
Platos de carga adicionales
Ø 200 mm resp. 7.8″ -
Cargas dinámicas adicionales
(5 kg / 11 lbs each) para realizar
15 kg o 20 kg (resp. 33 lbs / 44 lbs) -
TERRATEST LWD PC-Software
para el análisis de datos de prueba -
Caja de transporte "Venezia"
800 x 400 x 350 mm, 19 kg, 58 kg cuando
está completa 31.2“ x 23.6“ x 40.25“, 41.8 lbs,
127.6 lbs cuando esté completo
